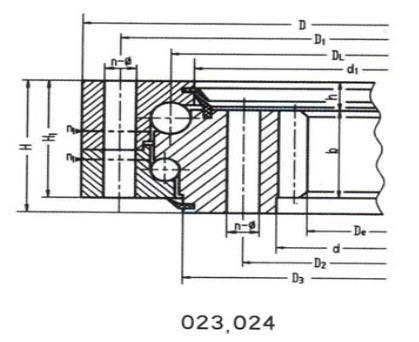

Dia.900mm-4500mm-023 & 024 series
|
Designations (Internal gear) |
Boundary |
Bolt hole diameter |
Structure dimensions |
Gear parameters |
Tangential force |
Mass |
||||||||||||||||
|
De |
D |
d |
H |
D1 |
D2 |
n |
褎 |
M |
n1 |
d1 |
D3 |
H1 |
h |
b |
M |
Z |
X |
K |
Normalized |
QT |
kg |
|
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
KN |
KN |
||||||||
|
023.30.900.** |
715.2 |
1042 |
758 |
124 |
998 |
802 |
30 |
22 |
20 |
6 |
871 |
877 |
114 |
29 |
80 |
8 |
90 |
+0.5 |
0.2 |
80 |
111 |
337 |
|
024.30.900.** |
714 |
10 |
72 |
100 |
140 |
335 |
||||||||||||||||
|
023.30.1000.** |
814 |
1142 |
858 |
124 |
1098 |
902 |
36 |
22 |
20 |
6 |
971 |
977 |
114 |
29 |
80 |
10 |
82 |
+0.5 |
0.2 |
100 |
140 |
371 |
|
024.30.1000.** |
796.8 |
12 |
67 |
120 |
167 |
383 |
||||||||||||||||
|
023.30.1120.** |
924 |
1262 |
978 |
124 |
1218 |
1022 |
36 |
22 |
20 |
6 |
1091 |
1097 |
114 |
29 |
80 |
10 |
93 |
+0.5 |
0.2 |
100 |
140 |
429 |
|
024.30.1120.** |
916.8 |
12 |
77 |
120 |
167 |
432 |
||||||||||||||||
|
023.40.1250.** |
1012.8 |
1426 |
1074 |
160 |
1374 |
1126 |
40 |
26 |
24 |
5 |
1214 |
1215 |
150 |
39 |
90 |
12 |
85 |
+0.5 |
0.2 |
135 |
188 |
746 |
|
024.40.1250.** |
1013.6 |
14 |
73 |
158 |
219 |
741 |
||||||||||||||||
|
023.40.1400.** |
1156.8 |
1576 |
1224 |
160 |
1524 |
1272 |
40 |
26 |
24 |
5 |
1364 |
1365 |
150 |
39 |
90 |
12 |
97 |
+0.5 |
0.2 |
135 |
188 |
850 |
|
024.40.1400.** |
1153.6 |
14 |
83 |
158 |
219 |
850 |
||||||||||||||||
|
023.40.1600.** |
1349.6 |
1776 |
1424 |
160 |
1724 |
1476 |
45 |
26 |
24 |
5 |
1564 |
1565 |
150 |
39 |
90 |
14 |
97 |
+0.5 |
0.2 |
158 |
219 |
979 |
|
024.40.1600.** |
1350.4 |
16 |
85 |
181 |
250 |
972 |
||||||||||||||||
|
023.40.1800.** |
1545.6 |
1976 |
1624 |
160 |
1924 |
1676 |
45 |
26 |
24 |
5 |
1764 |
1765 |
150 |
39 |
90 |
14 |
111 |
+0.5 |
0.2 |
158 |
219 |
1117 |
|
024.40.1800.** |
1542.4 |
16 |
97 |
181 |
250 |
1116 |
||||||||||||||||
|
023.50.2000.** |
1702.4 |
2215 |
1785 |
190 |
2149 |
1851 |
48 |
33 |
30 |
8 |
1962 |
1965 |
178 |
47 |
120 |
16 |
107 |
+0.5 |
0.2 |
241 |
333 |
1733 |
|
024.50.2000.** |
1699.2 |
18 |
95 |
271 |
375 |
1732 |
||||||||||||||||
|
023.50.2240.** |
1942.4 |
2455 |
2025 |
190 |
2389 |
2091 |
48 |
33 |
30 |
8 |
2202 |
2206 |
178 |
47 |
120 |
16 |
122 |
+0.5 |
0.2 |
241 |
333 |
1956 |
|
024.50.2240.** |
1933.2 |
18 |
108 |
271 |
375 |
1973 |
||||||||||||||||
|
023.50.2500.** |
2203.2 |
2715 |
2285 |
190 |
2649 |
2351 |
56 |
33 |
30 |
8 |
2462 |
2465 |
178 |
47 |
120 |
18 |
123 |
+0.5 |
0.2 |
271 |
375 |
2164 |
|
024.50.2500.** |
2188 |
20 |
110 |
301 |
418 |
2204 |
||||||||||||||||
|
023.50.2800.** |
2491.2 |
3015 |
2585 |
190 |
2949 |
2651 |
56 |
33 |
30 |
8 |
2762 |
2765 |
178 |
47 |
120 |
18 |
139 |
+0.5 |
0.2 |
271 |
375 |
2486 |
|
024.50.2800.** |
2488 |
20 |
125 |
301 |
418 |
2485 |
||||||||||||||||
|
023.60.3150.** |
2768 |
3428 |
2872 |
226 |
3338 |
2962 |
56 |
45 |
42 |
8 |
3102 |
3104 |
214 |
56 |
150 |
20 |
139 |
+0.5 |
0.2 |
377 |
522 |
4137 |
|
024.60.3150.** |
2758.8 |
22 |
126 |
415 |
574 |
4167 |
||||||||||||||||
|
023.60.3550.** |
3168 |
3828 |
3272 |
226 |
3738 |
3362 |
56 |
45 |
42 |
8 |
3502 |
3504 |
214 |
56 |
150 |
20 |
159 |
+0.5 |
0.2 |
377 |
522 |
4700 |
|
024.60.3550.** |
3176.8 |
22 |
145 |
415 |
574 |
4627 |
||||||||||||||||
|
023.60.4000.** |
3616.8 |
4278 |
3722 |
226 |
4188 |
3812 |
60 |
45 |
42 |
10 |
3952 |
3954 |
214 |
56 |
150 |
22 |
165 |
+0.5 |
0.2 |
415 |
574 |
5298 |
|
024.60.4000.** |
3610 |
25 |
145 |
471 |
652 |
5309 |
||||||||||||||||
|
023.60.4500.** |
4122.8 |
4778 |
4222 |
226 |
4688 |
4312 |
60 |
45 |
42 |
10 |
4452 |
4454 |
214 |
56 |
150 |
22 |
188 |
+0.5 |
0.2 |
415 |
574 |
5952 |
|
024.60.4500.** |
4110 |
25 |
165 |
471 |
652 |
6011 |
||||||||||||||||
