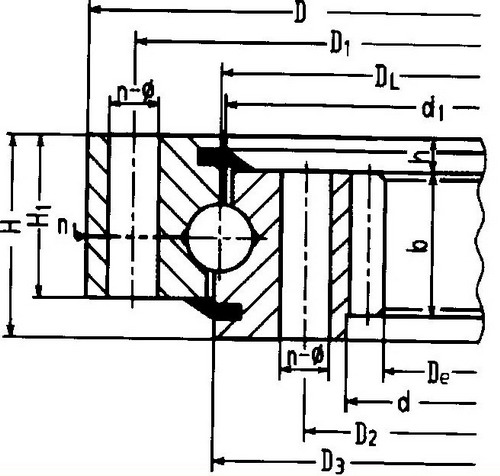

Dia.408mm-922mm-013 & 014 series



No. Configuration  Mounting  Structural size   Gear Data  Int Gear Tangential Tooth lood  Weight
(kg)
size
Int Toothing
 DL
mm		 D
mm		 d
mm		 H
mm		 D1
 mm		 D2
mm		 n 桅
mm		 n1 D3
 mm		 d1
 mm		 H1
 mm		 h b
mm		 x m
mm		 De
 mm		 Z Norm temp
-aliz -eri
-ing
Z
104 N		 -ng
 T
104 N
1 013.25.315 408 222 70 372 258 20 18 2 316 314 60 10 50 0 5 190 40 _ _ _
2 013.25.355 448 262 70 412 298 20 18 2 356 354 60 10 50 0 5 235 49 _ _ _
3 013.25.400 493 307 70 457 343 24 18 2 401 399 60 10 50 0 6 276 48 _ _ _
4 013.25.450 543 357 70 507 393 24 18 2 451 449 100 10 50 0 6 324 56 _ _ _
5 013.30.500 602 398 80 566 434 20 18 4 501 498 70 10 60 0.5 5 367 74 3.7 5.2 85
6 014.30.500 6 368.4 62 4.5 6.2
7 013.25.500 602 398 80 566 434 20 18 4 501 499 70 10 60 0.5 5 367 74 3.7 5.2 85
8 014.25.500 6 368.4 62 4.5 6.2
9 013.30.560 662 458 80 626 494 20 18 4 561 558 70 10 60 0.5 5 427 86 3.7 5.2 95
10 014.30.560 6 428.4 72 4.5 6.2
11 013.25.560 662 458 80 626 494 20 18 4 561 559 70 10 60 0.5 5 427 86 3.7 5.2 95
12 014.25.560 6 428.4 72 4.5 6.2
13 013.30.630 732 528 80 696 564 24 18 4 631 628 70 10 60 0.5 6 494
.4		 83 4.5 6.2 110
14 014.30.630 8 491
.2		 62 6 8.3
15 013.25.630 732 528 80 696 564 24 18 4 631 629 70 10 60 0.5 6 494
.4		 83 4.5 6.2 110
16 014.25.630 8 491
.2		 62 6 8.3
17 013.30.710 812 608 80 776 644 24 18 4 711 708 70 10 60 0.5 6 572
.4		 96 4.5 6.2 120
18 014.30.710 8 571
.2		 72 6 8.3
19 013.25.710 812 608 80 776 644 24 18 4 711 709 70 10 60 0.5 6 572
.4		 96 4.5 6.2 120
20 014.25.710 8 571
.2		 72 6 8.9
21 013.40.800 922 678 100 878 722 30 22 6 801 798 90 10 80 0.5 8 635
.2		 80 8 11.
1		 220
22 014.40.800 10 634 64 10.
0		 14.
0
23 013.30.800 922 678 100 878 722 30 22 6 801 798 90 10 80 0.5 8 635
.2		 80 8 11.
1		 220
24 014.30.800 10 634 64 10 14.
0
